branchement alternateur 3 fils

Le branchement alternateur 3 fils constitue une opération délicate mais fondamentale pour garantir la fiabilité du système électrique automobile. Chaque année, des milliers de véhicules rencontrent des pannes électriques dues à un câblage incorrect, entraînant surcharges, courts-circuits ou défaillances prématurées de l’alternateur. En 2025, avec l’évolution des technologies embarquées, maîtriser cette procédure devient un atout essentiel pour garagistes et passionnés d’automobile.

Un alternateur à trois fils s’articule autour de trois connexions distinctes : le fil de charge (B+) qui alimente la batterie, le fil d’excitation (IGN/L) qui active le régulateur de tension, et la masse qui assure le retour électrique via le châssis. Chacun de ces éléments possède un rôle déterminant dans la stabilité électrique du véhicule. Une confusion ou une inversion entre ces fils provoque des dysfonctionnements graves : voyant de panne allumé, batterie qui se décharge rapidement, ou même destruction du régulateur de tension.

Bien que cette opération puisse sembler complexe, elle reste accessible à condition de suivre un protocole rigoureux et d’utiliser des composants de qualité. Les marques réputées comme Bosch, Valeo et Denso fournissent des alternateurs conformes aux normes actuelles, facilitant ainsi le branchement. Ce guide complet vous accompagne pas à pas, depuis l’identification précise des fils jusqu’aux vérifications finales, en passant par les erreurs courantes à éviter. En respectant ces étapes, vous garantirez non seulement un fonctionnement optimal du système de charge, mais aussi une longévité accrue de votre alternateur et de votre batterie.

Qu’est-ce qu’un alternateur 3 fils et comment fonctionne-t-il ?

Un alternateur 3 fils est un composant essentiel dans de nombreux véhicules modernes, jouant un rôle crucial dans la génération et la régulation de l’électricité. Contrairement à ses homologues à 1 ou 2 fils, l’alternateur à 3 fils offre une meilleure gestion de la tension et une activation précise du système. Cette configuration est devenue la norme en raison de ses avantages en matière de performance et de fiabilité.

Architecture interne et composants clés d’un alternateur 3 fils

L’alternateur 3 fils se compose de plusieurs éléments essentiels, notamment le rotor, le stator, le redresseur à diodes et le régulateur de tension. Le rotor, entraîné par la courroie du moteur, génère un champ magnétique lorsque la bobine est alimentée. Ce champ magnétique interagit avec le stator, créant un courant alternatif. Le redresseur convertit ce courant alternatif en courant continu, tandis que le régulateur de tension maintient une tension stable, évitant ainsi les surtensions qui pourraient endommager les composants électriques du véhicule. Les marques réputées comme Bosch et Valeo sont connues pour leur fiabilité et leur efficacité dans la conception de ces alternateurs, offrant ainsi une performance optimale.

Différences entre alternateur 3 fils et autres configurations (1 fil, 2 fils)

Les alternateurs peuvent être classés selon le nombre de fils qu’ils possèdent, chaque configuration ayant ses propres caractéristiques. Un alternateur à 1 fil se contente d’une sortie simple, tandis qu’un modèle à 2 fils inclut une connexion de masse. En revanche, l’alternateur à 3 fils, avec ses connexions supplémentaires pour l’excitation, permet un meilleur contrôle de la tension et une activation plus rapide du régulateur. Cette configuration est particulièrement adaptée aux véhicules modernes, où la gestion électronique des systèmes est primordiale pour une performance optimale.

Principes de génération et régulation de l’électricité

Le fonctionnement d’un alternateur 3 fils repose sur des principes électromagnétiques simples mais efficaces. Lorsque le moteur tourne, la courroie entraîne la poulie de l’alternateur, faisant tourner le rotor à l’intérieur du stator. Ce mouvement crée un champ magnétique qui génère un courant alternatif. Le redresseur à diodes transforme ce courant alternatif en courant continu, et le régulateur ajuste la tension de sortie pour répondre aux besoins du véhicule. Généralement, la tension doit se situer entre 13,5 et 14,5 volts en fonctionnement, garantissant ainsi le bon fonctionnement des équipements électriques du véhicule.

Identification précise des trois fils : rôle et caractéristiques de chacun

Avant de procéder au branchement d’un alternateur à 3 fils, il est crucial d’identifier correctement chaque fil. Cette étape préventive permet d’éviter des erreurs qui pourraient entraîner des dysfonctionnements majeurs. Chaque fil a une fonction spécifique, et une confusion dans leur identification peut mener à des pannes irréversibles.

• Fil de charge (B+) : Ce fil, souvent rouge et le plus épais, est responsable de la transmission du courant de l’alternateur vers la batterie, assurant ainsi sa recharge. Il doit être de haute qualité pour maintenir une bonne conductivité.
• Fil d’excitation (IGN ou L) : Plus fin, généralement de couleur jaune ou orange, ce fil active le régulateur de tension. Une inversion de ce fil peut empêcher l’alternateur de fonctionner correctement, entraînant des voyants d’avertissement sur le tableau de bord.
• Fil de masse : Souvent noir, il assure la connexion à la terre via le châssis du véhicule. Une mauvaise connexion peut entraîner des problèmes de stabilité électrique, affectant le bon fonctionnement de l’alternateur.

Il est essentiel de respecter les conventions de couleur et de diamètre des câbles pour éviter les inversions de branchement. Les marques comme Bosch et Valeo fournissent des indications claires sur les couleurs des fils, facilitant ainsi leur identification.

Procédure étape par étape du branchement sécurisé

Pour garantir un câblage d’alternateur à 3 fils efficace et sécurisé, il est impératif de suivre une procédure systématique. Chaque étape doit être réalisée dans un ordre précis pour minimiser les risques d’erreur et assurer un fonctionnement optimal du système électrique.

• Déconnexion de la batterie : Commencez par déconnecter la borne négative pour éviter tout court-circuit lors des manipulations.
• Fixation de l’alternateur : Assurez-vous que l’alternateur est correctement fixé sur son support, sans jeu, pour garantir un bon fonctionnement.
• Branchement du fil de masse : Connectez d’abord le fil de masse au châssis métallique, en veillant à un contact propre et solide.
• Connexion du fil d’excitation : Branchez ensuite le fil d’excitation sur sa borne correspondante, en vérifiant que le connecteur est bien fixé.
• Branchement du fil de charge : Enfin, connectez le fil de charge à la borne positive de la batterie, en utilisant une gaine thermorétractable pour protéger la connexion.

À la fin de cette procédure, vérifiez chaque connexion pour s’assurer qu’elles sont sécurisées et propres. Reconnectez la batterie et démarrez le moteur pour tester la tension de sortie, qui doit idéalement se situer entre 13,5 et 14,5 volts.

Préparation et vérifications préalables avant le branchement

Avant d’entamer le processus de branchement d’un alternateur à 3 fils, il est essentiel de réaliser une préparation minutieuse. Cette étape permet non seulement de s’assurer que tous les outils nécessaires sont à disposition, mais aussi de vérifier l’état des éléments qui seront utilisés, afin de prévenir tout problème lors de l’installation.

• Inspection des câbles : Vérifiez que les câbles ne présentent pas de coupures, d’usure ou de corrosion, car ces défauts peuvent compromettre la conductivité et la sécurité du système électrique.
• Utilisation d’un multimètre : Testez la continuité des fils pour vous assurer qu’ils sont en bon état et qu’ils peuvent transmettre le courant électrique sans interruption.
• État des connecteurs : Assurez-vous que les connecteurs sont propres, exempts de rouille et correctement fixés, car une mauvaise connexion peut entraîner des pannes ou des courts-circuits.
• Préparation de l’espace de travail : Organisez votre espace de travail en le gardant propre et dégagé, ce qui facilite l’accès aux outils et réduit les risques d’accident.

En suivant ces étapes de préparation, vous garantissez une installation plus fluide et sécurisée, tout en minimisant les risques d’erreurs lors du branchement.

Diagnostic et dépannage après installation d’un alternateur 3 fils

Une fois l’alternateur à 3 fils installé, il est crucial d’effectuer un diagnostic complet pour s’assurer que le système fonctionne correctement. Cette étape permet d’identifier rapidement d’éventuels problèmes qui pourraient survenir après l’installation.

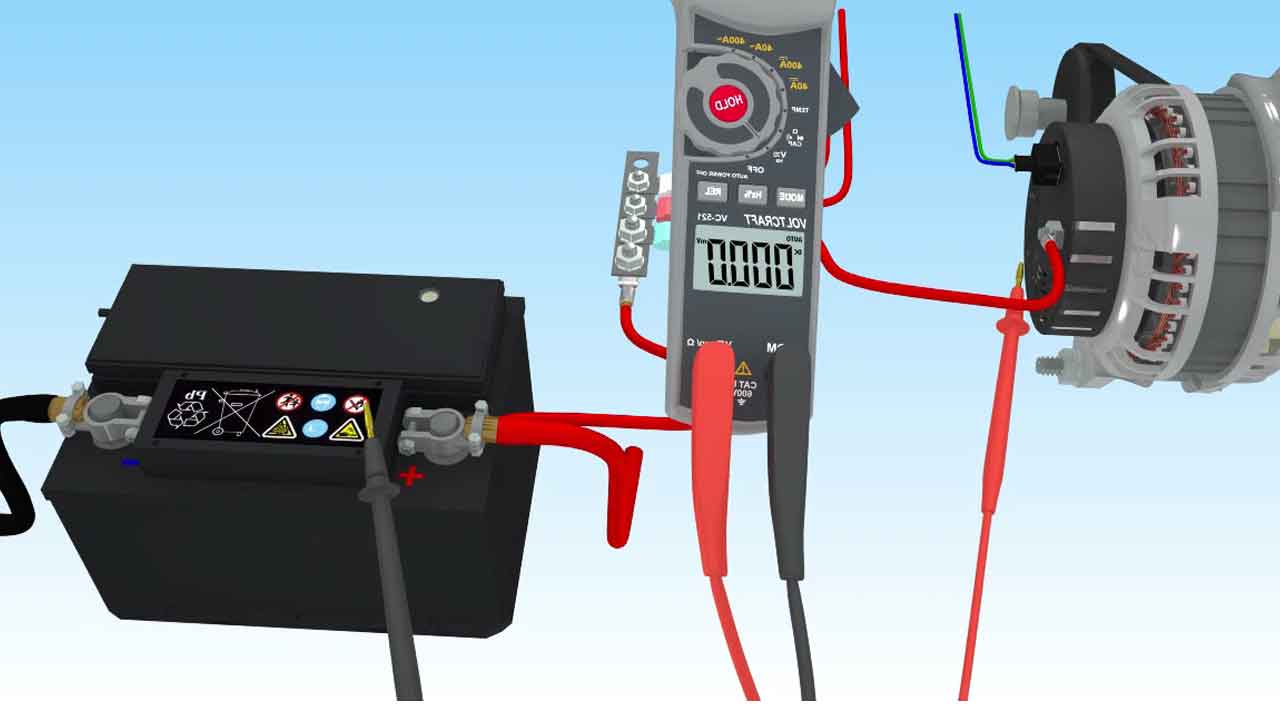

• Mesure de la tension de sortie : Utilisez un multimètre pour vérifier que la tension de sortie de l’alternateur se situe entre 13,5 et 14,5 volts lorsque le moteur est en marche. Une tension en dehors de cette plage peut indiquer un problème avec le régulateur ou le câblage.
• Contrôle des voyants du tableau de bord : Surveillez le tableau de bord pour détecter tout voyant d’avertissement, tel que le voyant de batterie, qui pourrait signaler un problème de charge.
• Écoute des bruits anormaux : Soyez attentif aux bruits inhabituels provenant de l’alternateur, tels que des bourdonnements ou des sifflements, qui pourraient indiquer un dysfonctionnement interne.
• Examen des câbles et connexions : Après quelques jours d’utilisation, vérifiez l’état des câbles et des connexions pour s’assurer qu’ils restent bien fixés et exempts de corrosion.

En réalisant ces diagnostics et vérifications, vous vous assurez que le système électrique de votre véhicule reste performant et fiable, et vous prolongez la durée de vie de votre alternateur.

FAQ

Comment savoir si mon alternateur 3 fils est correctement branché ?

Pour vérifier que votre alternateur 3 fils est correctement branché, commencez par mesurer la tension de sortie avec un multimètre. Elle doit être comprise entre 13,5 et 14,5 volts lorsque le moteur tourne. Ensuite, vérifiez que chaque fil est connecté à la bonne borne : le fil de charge (B+) à la batterie, le fil d’excitation (IGN/L) au circuit d’allumage, et le fil de masse au châssis. Assurez-vous aussi qu’aucun voyant d’avertissement ne s’allume sur le tableau de bord, ce qui pourrait indiquer un problème de branchement.

Quelles sont les erreurs courantes lors du branchement d’un alternateur 3 fils ?

Les erreurs fréquentes incluent l’inversion des fils de charge et d’excitation, ce qui peut provoquer une surcharge ou empêcher l’alternateur de fonctionner. Une mauvaise connexion du fil de masse peut également entraîner des perturbations électriques. D’autres problèmes peuvent survenir si les câbles ne sont pas de la bonne taille ou s’ils présentent des signes d’usure. Pour éviter ces erreurs, il est essentiel de bien suivre le schéma de branchement et de vérifier chaque connexion avant de rebrancher la batterie.

Pourquoi est-il important de déconnecter la batterie avant le branchement ?

Déconnecter la batterie avant de procéder au branchement de l’alternateur est crucial pour éviter les courts-circuits et les risques d’électrocution. Cela permet également de protéger les composants électroniques sensibles du véhicule contre les surtensions qui pourraient survenir lors de la manipulation des fils. En déconnectant d’abord la borne négative, vous minimisez les risques de provoquer des étincelles ou des dommages aux circuits électriques, garantissant ainsi une installation plus sécurisée.

Quel type de câble utiliser pour le branchement d’un alternateur 3 fils ?

Pour le branchement d’un alternateur 3 fils, il est recommandé d’utiliser des câbles en cuivre de haute qualité, car ils offrent une excellente conductivité électrique. Le fil de charge (B+) doit avoir une section minimale de 16 mm² pour supporter les courants élevés. Les fils d’excitation et de masse peuvent être de plus petite section, mais ils doivent également être bien isolés pour prévenir les courts-circuits. Assurez-vous que tous les câbles sont conformes aux normes de sécurité et adaptés à l’environnement automobile.

Voilà, la section finale pour « branchement alternateur 3 fils » :

Prêt pour une installation sécurisée et performante

Le branchement d’un alternateur 3 fils peut sembler intimidant, mais en suivant les étapes détaillées de ce guide, vous serez en mesure de réaliser cette opération en toute confiance. Rappelez-vous que l’identification précise des trois fils – charge, excitation et masse – est cruciale pour éviter les erreurs coûteuses. Prenez le temps de bien préparer votre espace de travail et de vérifier l’état de vos câbles avant de procéder au montage. En respectant scrupuleusement l’ordre de connexion, vous garantirez un câblage sécurisé et durable. Enfin, n’hésitez pas à effectuer un diagnostic complet après l’installation pour vous assurer du bon fonctionnement de votre système électrique. Avec ces précautions, vous pourrez profiter pleinement des avantages d’un alternateur 3 fils, à savoir une meilleure régulation de la tension et une fiabilité accrue de votre véhicule. Suivez ces étapes et vous serez sur la voie d’une installation réussie.
